QuerkraftelementQE

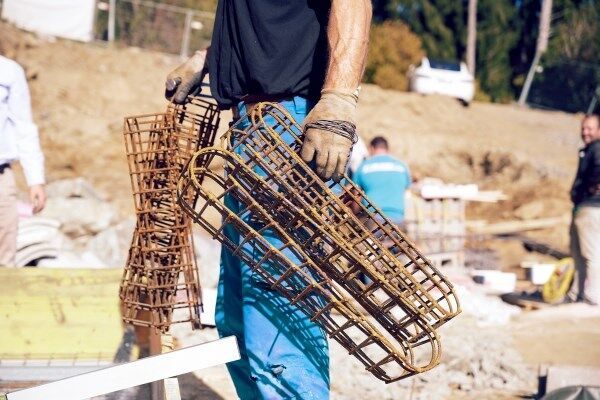

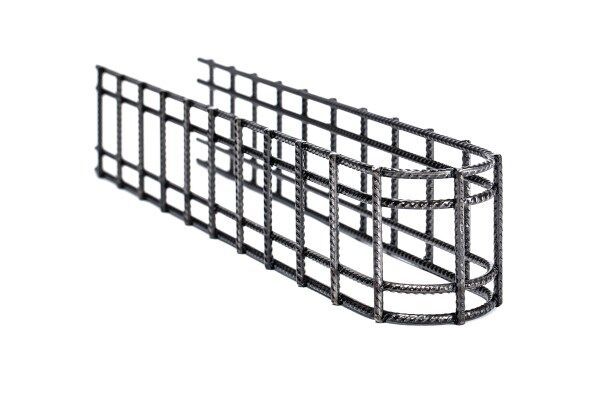

Querkraftelemente^QE sind U-förmig gebogene Bewehrungsstreifen, die zur Erhöhung des Querkraftwiderstandes in Flächentragwerken aus Stahlbeton eingesetzt werden. Sie eignen sich besonders als Schubbewehrung im Auflagerbereich linienförmig gestützter Deckenplatten sowie für Bodenplatten.

Unsere Bewehrungsprodukte wie die Querkraftelemente^QE ermöglichen Bauteile wie Geschoßdecken oder Bodenplatten schlanker auszuführen. Dadurch sind größere Raumhöhen oder geringere Aushubtiefen erzielbar. Die Reduktion der Betonkubatur wirkt sich darüber hinaus auch positiv auf den ökologischen Fußabdruck sowie die Wirtschaftlichkeit Ihres Gebäudes aus.

Im Vergleich zu konventioneller Bügelbewehrung kann mit Querkraftelementen^QE der Arbeitsaufwand um bis zu 70 % reduziert werden. Es ist kein aufwendiges Einfädeln der oberen und unteren Bewehrungslagen, wie bei konventioneller Bügelbewehrung, nötig.

Verlegung

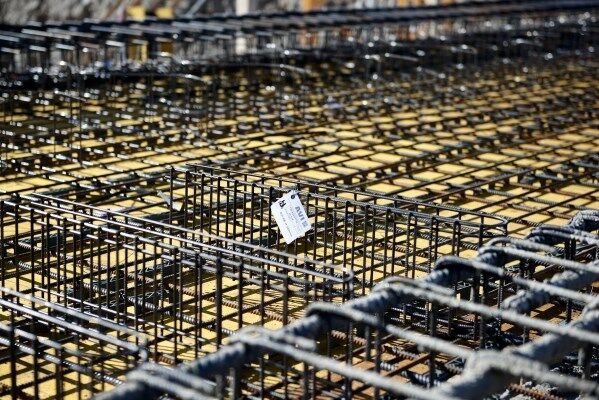

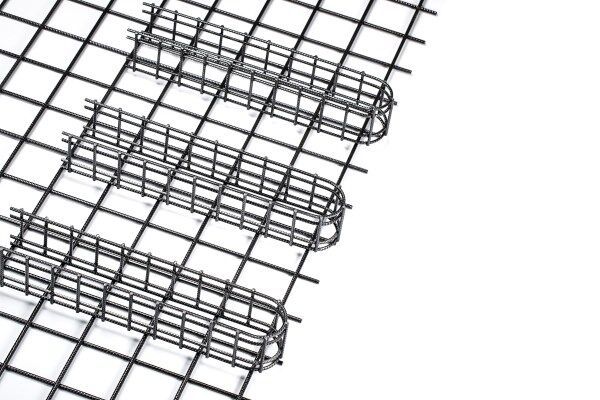

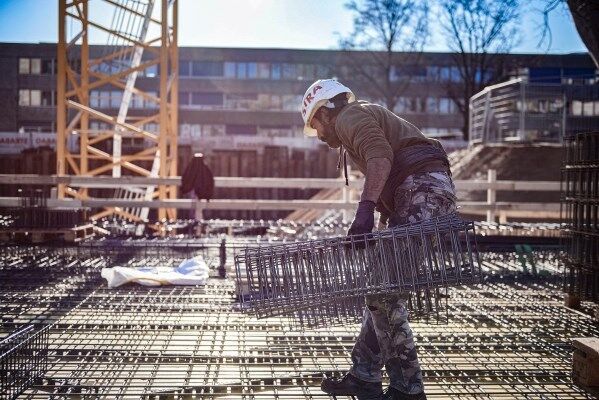

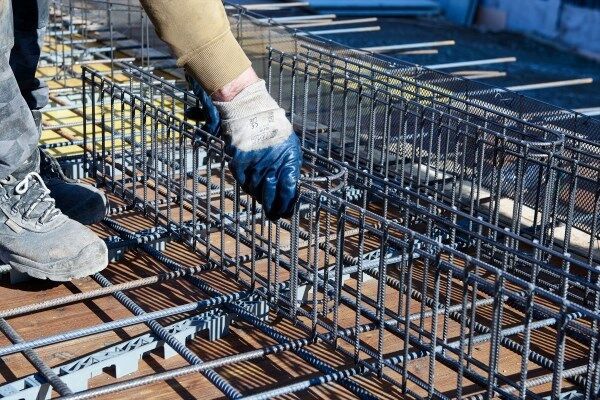

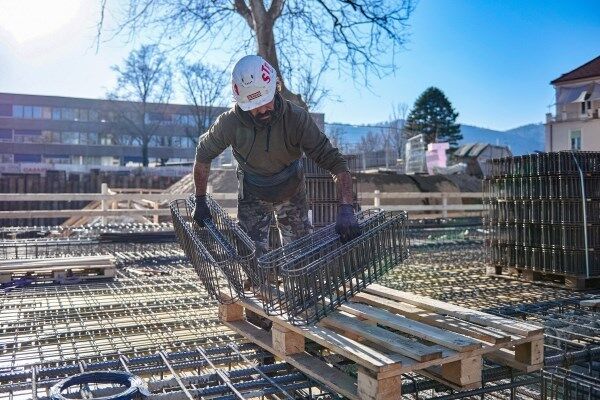

Die Elemente werden parallel zueinander auf die unteren Bewehrungslagen gestellt. Die oberen Bewehrungslagen werden unmittelbar auf die QuerkraftelementeQE gelegt. Damit erfüllen die Elemente eine Doppelfunktion als Schubbewehrung und Abstandhalter. Die Rundung der U-förmigen Querkraftelemente^QE wird entlang der Auflagerkante (z. B. Wandinnenkante) angeordnet. Ihre Ausrichtung erfolgt parallel zur Hauptbewehrung. In Abhängigkeit der Plattendicke wird der Typ des Querkraftelementes^QE gewählt.

Typenprogramm

Das Typenprogramm umfasst einen Höhenbereich der Querkraftelemente^QE von 100 mm bis 600 mm. Damit können Bauteilhöhen von 200 mm bis 750 mm abgedeckt werden. Für gängige Elementhöhen ist ein Lagerprogramm verfügbar.

Bemessungsprogramm

Ein von der AVI-Website kostenlos zum Download bereitgestelltes Bemessungsprogramm ermöglicht eine schnelle und einfache Auslegung auf das jeweilige Bauvorhaben.

Weitere Informationen sowie die Bemessungssoftware, Zulassung und Technische Richtlinie finden Sie auf unserer Website.
