Querkraftdorne

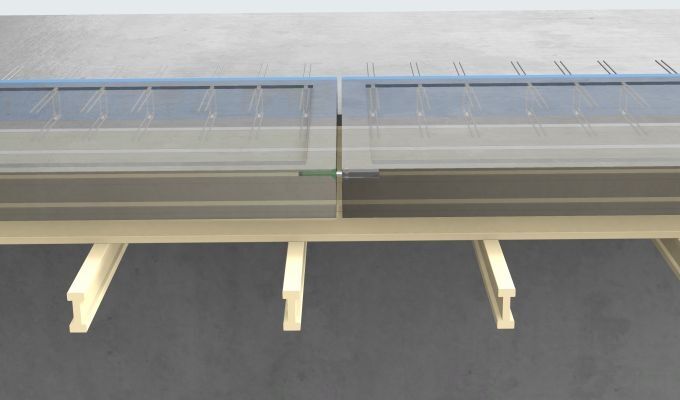

Querkraftdorne von AVI sind tragende Verbindungselemente, die Querkräfte sicher über geplante Bauteilfugen hinweg übertragen – etwa zwischen Bodenplatten, Decken oder Wänden aus Stahlbeton. Sie schützen Konstruktionen vor Schäden durch Betonschwinden, Temperaturänderungen oder Setzungen, während die Bauteile sich gegeneinander bewegen können. So bleibt die Tragfähigkeit erhalten, ohne die architektonische Gestaltung einzuschränken.

Mit Querkraftdornen entfallen aufwendige Lösungen wie doppelte Wände, Pressfugen oder Konsolen. Sie ermöglichen schlanke, wirtschaftliche und optisch ansprechende Konstruktionen. Auch mögliche unterschiedliche Verformungen zwischen benachbarten Bauteilen – z. B. bei Balkonplatten – werden zuverlässig kompensiert.

Die AVI-Querkraftdornsysteme sind europaweit nach ETA 23/0180 zugelassen. Technische Broschüren, Bemessungstools und Planungsunterlagen erleichtern die Abstimmung zwischen Tragwerksplanung und Prüfstatik. Mit optionalen Brandschutzmanschetten lassen sich Feuerwiderstandsklassen bis REI 120 realisieren.

Typenübersicht der AVI Querkraftdorne:

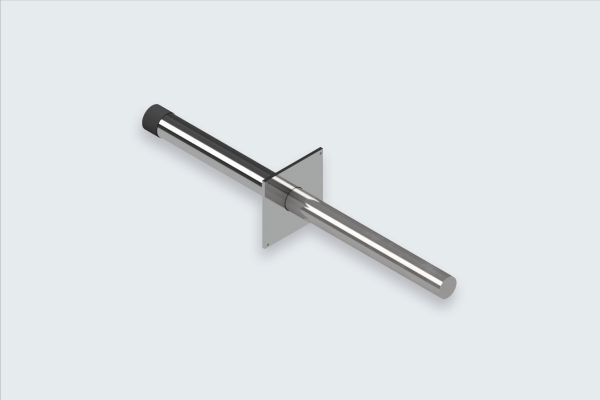

Einfache Schubdorne (ESD): Kostengünstige und sichere Querkraftübertragung zwischen zwei Stahlbetonteilen.

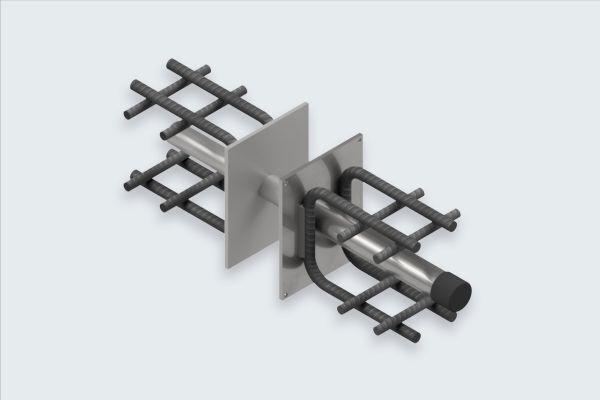

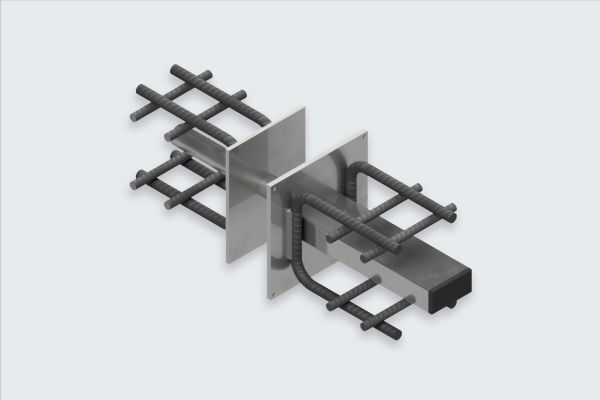

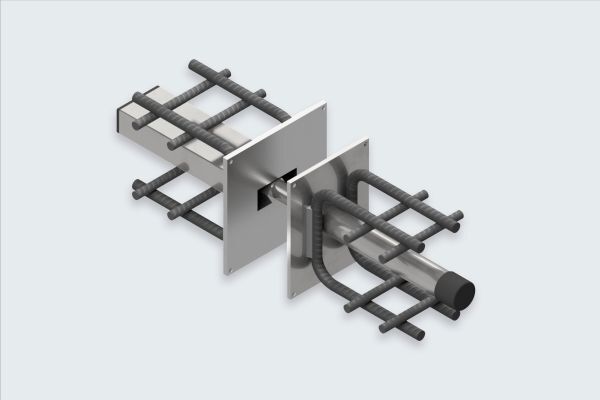

Schwerlastdorne (DB): Für hohe Querkräfte und große Fugenbreiten.

NURSID-Dorne: Sechskantdorne für Querkräfte mit Höhendifferenzausgleich bis 11 mm, ideal für Fertigteilbauweise.

Vorteile der AVI Querkraftdornsysteme:

Mehr Gestaltungsfreiheit durch Reduktion statischer Zwänge

Materialeinsparung durch schlankere Bauteile und weniger Bewehrung

Sicherheit durch zugelassene Systeme mit Brandschutzoption

Schnelle und wirtschaftliche Montage durch reduzierten Schalungsaufwand

Robuste, baustellengerechte Ausführung

Technische Highlights:

Für Bauteildicken ab 150 mm

Dorne aus Edelstahl oder feuerverzinkt

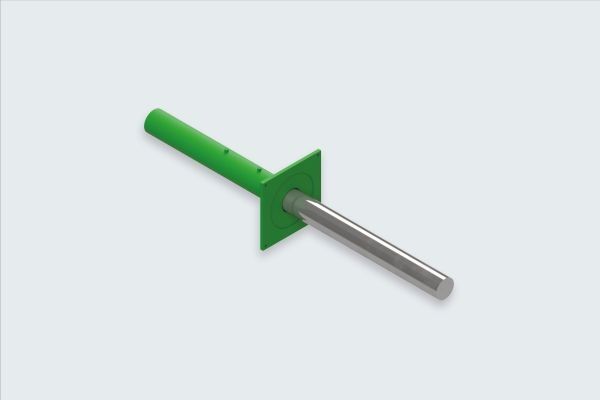

Hülsen aus Duroplast (ESD) oder Edelstahl (ESD & DB)

Fugenbreiten bis 60 mm (ESD) bzw. 120 mm (DB)

Querkräfte bis 407 kN je Dorn

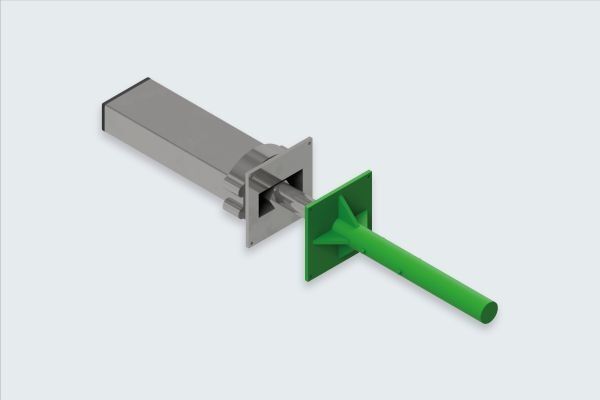

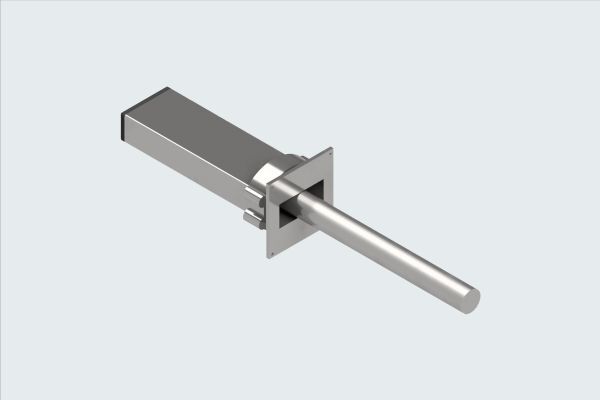

Längs- und querverschiebliche Ausführung verfügbar

Einfache Integration in die Tragwerksplanung

Für Planende stehen umfangreiche Broschüren und Bemessungshilfen zum Download bereit. Bei Fragen erreichen Sie uns unter nextproducts@avi.at. Weitere Informationen finden Sie auf unserer Webseite.
